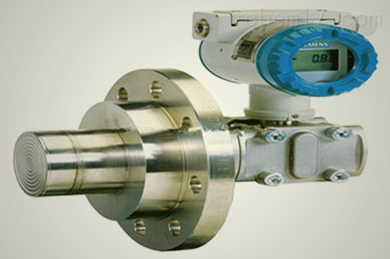

液位变送器（凸膜片）PDS464用途广泛应用于电力、冶金、化工、石油、建材、轻工、核工业等行业。精确度

量程比：  r≤10          δ≤0.074%

量程比： 10＜r≤30    δ≤0.0074r%

包括基本误差、回差、端基一致性和重复性影响

长期稳定性

δ≤0.08 %FS/1年

δ≤0.15 %FS/1年         对于C、D量程

温度影响

δ≤(0.1*r+0.2)%         -10℃～+60℃

δ≤(0.1*r+0.15)%/10℃        -40℃～-10℃及+60℃～+85℃

静压影响

零点影响：δ≤(0.15*r)%/4MPa

量程影响：δ≤(0.2*r)%/4MPa

电源负载影响

在15.8V≤U≤45V、230Ω≤R≤500Ω的范围内，电源变化的影响不超过标定量程的0.005%/V。

电磁兼容性

在如下的电磁环境条件下，影响量不超过所设量程的0.1%。

磁场强度：≤400A/m

射频干扰：≤10V/m（80MHzà1GHz）

静电干扰： ≤8000V

电快速瞬变脉冲群干扰：≤2000V（5kHz）

液位变送器（凸膜片）PDS464过程介质

气体、液体或蒸汽

显示

LCD显示器包含五位主变量、五位单位及其他标志段码。

低端值和值调整

互不干扰，可用上位机、手持终端或本机设定，在满足设定量程范围不小于小量程范围的条件下，可在下限值和上限值之间任意设置。

适用温度

环境温度：-40～+85℃（充灌硅油）

-35～+85℃（LCD显示）

（本安防爆产品≤60℃）

过程温度：-40～+200℃

适用湿度

相对湿度≤95%

过压和静压限值

法兰公称压力

故障报警

当变送器部件出现故障时，自诊断程序按照用户的选择，驱动输出警告信息或可设定的报警电流。使用手持终端可查阅故障信息。

组态

本机按键设定或通过通信实现组态。

防爆认证

本质安全（Ex iaⅡC T6）和隔爆（Ex dⅡC T6）

外壳防护

外壳防护等级：IP67

安装

法兰直接安装

重量

因法兰规格不同而各有差异
​

代码	量程	测量范围	过载极限
C	2 —10kPa	-10—10 kPa	16MPa
D	2.5— 25 kPa	-25— 25 kPa	16 MPa
E	2.5— 60 kPa	-60— 60 kPa	16 MPa
F	5.3— 160 kPa	-160— 160 kPa	16 MPa
G	16— 500 kPa	-500— 500 kPa	16 MPa
H	0.1 — 3MPa	-0.5—3MPa	16 MPa



注：量程小于10kPa且法兰尺寸小于或等于DN50时，膜片不推荐选用HC－276。
